DW+ Series
A DW+ é uma bomba de deslocamento positivo de elevada versatilidade, concebida para a bombagem de produtos de alta viscosidade e sensíveis ao cisalhamento. O seu design de lóbulos garante um caudal suave, praticamente sem pulsações e com reduzido cisalhamento, preservando a integridade do produto, enquanto a sua construção higiénica assegura uma manutenção simples e baixos custos de operação.
Elastómeros: EPDM / FPM / Isolast
Acabamento: Ra<0.8 µm / Ra 0,8 µm (eletropolido)
Características Técnicas
Ficha Técnica
Descarregue as especificações em PDF
Informação Adicional
| Rotor | Características | |||||||
|---|---|---|---|---|---|---|---|---|
| Aplicação | Material | Clearance | Tipo | Temperatura Máx. Operação | ∆T Máx. | ∆P Máx. | Eficiência Máxima | Vulnerabilidade a Partículas |
| High Temperature | 316L | Grande | Bi-Lobe | 180ºC | 120ºC | 100% | 700 cP | Baixa |
| High Temperature | NGA | Pequena | Bi-Lobe | 210ºC | 120ºC | 100% | 700 cP | Baixa |
| Multi Duty | 316L | Média | Bi-lobe ou Pistão | 110ºC | 80ºC | 100% | 500 cP | Alta |
| High Efficiency | 316L | Pequena | Bi-lobe ou Pistão | 110ºC | 50ºC | 100% | 300 cP | Alta |
| High Efficiency | NGA | Pequena | Bi-lobe ou Pistão | 180ºC | 80ºC | 100% | 300 cP | Alta |
| Super Tight | NGA | Muito Pequena | Bi-lobe ou Pistão | 180ºC | 50ºC | 80% | 100 cP | Baixa |
| Modelo | Velocidade Máx. [rpm] | Tipo Rotor | Deslocamento Máx. [L/100revs] | Pressão Máx. [bar] |
|---|---|---|---|---|
| DW+ 1/003/7.5 | 1400 | Pistão | 3 | 7.5 |
| DW+ 1/004/15 | 1400 | Bi-Lobe | 4 | 15 |
| DW+ 1/007/7 | 1400 | Bi-Lobe | 7 | 7 |
| DW+ 1/007/15 | 800 | Bi-Lobe | 7 | 15 |
| DW+ 2/006/10 | 1400 | Pistão | 6 | 10 |
| DW+ 2/007/20 | 1400 | Bi-Lobe | 70 | 20 |
| DW+ 2/013/10 | 600 | Bi-Lobe | 13 | 10 |
| DW+ 3/013/20 | 1400 | Pistão | 13 | 20 |
| DW+ 3/017/20 | 1400 | Bi-Lobe | 13 | 20 |
| DW+ 3/030/10 | 1400 | Bi-Lobe | 30 | 10 |
| DW+ 3/030/15 | 600 | Bi-Lobe | 30 | 15 |
| DW+ 3/050/5 | 1400 | Bi-Lobe | 50 | 5 |
| DW+ 4/033/10 | 1200 | Pistão | 33 | 10 |
| DW+ 4/039/20 | 1200 | Bi-Lobe | 39 | 20 |
| DW+ 4/073/10 | 1200 | Bi-Lobe | 73 | 10 |
| DW+ 4/073/15 | 600 | Bi-Lobe | 79 | 15 |
| DW+ 4/125/5 | 1200 | Bi-Lobe | 125 | 5 |
| DW+ 4/125/7 | 600 | Bi-Lobe | 125 | 7 |
| DW+ 5/080/12.5 | 1000 | Pistão | 80 | 12.5 |
| DW+ 5/093/25 | 1000 | Bi-Lobe | 93 | 25 |
| DW+ 5/142/15 | 1000 | Bi-Lobe | 142 | 15 |
| DW+ 5/256/7 | 1000 | Bi-Lobe | 256 | 7 |
| DW 6/172/12.5 | 800 | Pistão | 172 | 12.5 |
| DW 6/198/30 | 800 | Bi-Lobe | 198 | 30 |
| DW 6/308/15 | 800 | Bi-Lobe | 308 | 15 |
| DW 6/519/7 | 800 | Bi-Lobe | 519 | 7 |

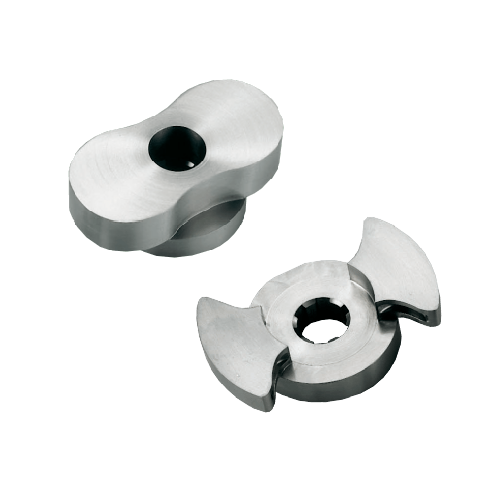

A DW+ está disponível com rotores de pistão e rotores bi-lobulares. Os rotores bi-lobulares são indicados para aplicações gerais, enquanto os rotores de pistão são recomendados para produtos sensíveis ao cisalhamento, graças ao seu longo percurso de vedação e às reduzidas folgas internas. - Multi Duty – configuração standard para a maioria das aplicações. - High Efficiency – folgas reduzidas para maior eficiência volumétrica em produtos de baixa viscosidade. - NGA (Non-Galling Alloy) – rotores em liga anti-gripagem que permitem folgas mínimas, aumentando a eficiência sem comprometer a fiabilidade. - High Temperature – rotores bi-lobulares concebidos para temperaturas até 180 °C, compensando a expansão térmica.
Vedação mecânica simples – indicada para a maioria das aplicações higiénicas, disponível em diferentes combinações de materiais para produtos limpos, abrasivos ou viscosos. Vedação mecânica simples com flush – recomendada para produtos cristalizáveis, líquidos próximos do ponto de ebulição e aplicações com risco de funcionamento a seco da vedação. Vedação mecânica dupla com flush – ideal para produtos de alta temperatura, processos sob vácuo, produtos que solidificam, aplicações asséticas e fluidos perigosos. Vedação de lábio (simples ou tripla) – indicada para produtos como chocolate e outras aplicações da indústria da confeitaria; não compatível com CIP. Empanque (Packed Gland) – recomendado para lamas abrasivas, produtos agressivos ou muito viscosos e aplicações com funcionamento prolongado a seco; não indicado para aplicações higiénicas nem para limpeza CIP.

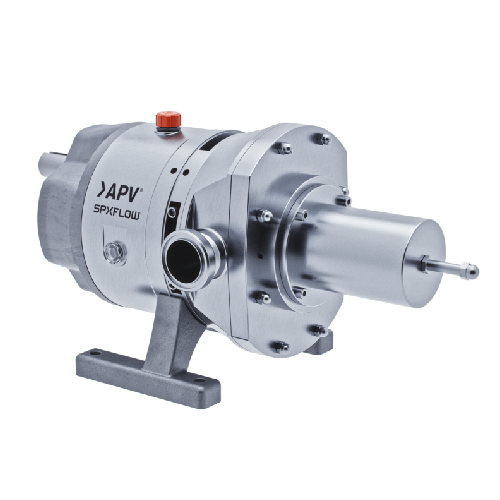

A válvula de alívio de pressão integrada protege automaticamente a bomba e a instalação contra sobrepressões, aumentando a segurança e a fiabilidade do sistema. Ao eliminar a necessidade de dispositivos externos de proteção, reduz a complexidade da instalação, os custos de manutenção e o risco de danos no equipamento.

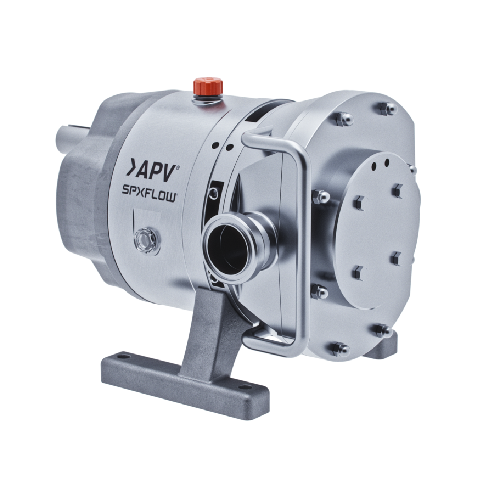

A camisa de aquecimento permite manter a temperatura de produtos sensíveis, como chocolate, xaropes e outros fluidos viscosos, evitando a sua solidificação e garantindo uma viscosidade constante ao longo do processo. Está disponível para a carcaça, para a tampa frontal ou em ambos os componentes, proporcionando a flexibilidade necessária para cada aplicação.

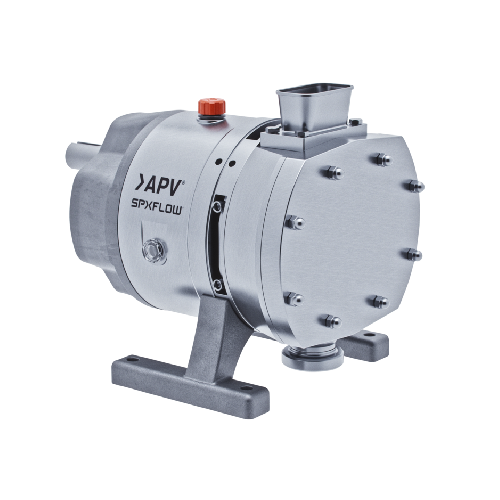

A entrada retangular melhora as condições de aspiração e reduz o risco de cavitação, facilitando a bombagem de produtos de elevada viscosidade ou de difícil escoamento, como carne, massas, cremes e xaropes. A configuração vertical permite alimentar a bomba por gravidade, melhorando o enchimento da câmara de bombagem e o escoamento de produtos muito viscosos ou com fraca fluidez.
Vídeos
Downloads
FAQ
A DW+ foi concebida para bombear uma vasta gama de produtos, incluindo chocolate, xaropes, mel, iogurte com pedaços de fruta, molhos, cremes, carne, cosméticos, produtos farmacêuticos, biotecnológicos e químicos.
O seu design de deslocamento positivo permite manusear produtos viscosos e sensíveis sem comprometer a sua qualidade.
Sim. A DW+ está disponível com rotores de pistão, que possuem um longo percurso de vedação e folgas reduzidas, minimizando o cisalhamento e preservando a textura, viscosidade e estrutura de produtos de elevado valor acrescentado.
Os rotores em liga NGA (Non-Galling Alloy) permitem trabalhar com folgas muito reduzidas, aumentando a eficiência volumétrica sem risco de gripagem entre os rotores e a carcaça. Esta solução melhora o desempenho em produtos de baixa viscosidade e reduz o desgaste dos componentes.
Sim. Dependendo do tipo de rotor selecionado, a DW+ pode bombear produtos com partículas sólidas em suspensão de forma suave, preservando a integridade tanto do produto como das partículas.
Sim. Pode ser equipada com uma válvula de alívio de pressão integrada, que protege automaticamente a bomba e a instalação contra sobrepressões, aumentando a segurança e reduzindo a necessidade de dispositivos externos.
A DW+ é amplamente utilizada nas indústrias alimentar, laticínios, bebidas, farmacêutica, biotecnológica, cosmética e química, sendo especialmente indicada para produtos viscosos, delicados, abrasivos ou com partículas em suspensão.
